發布時間：2025-01-06 10:02:45 人（rén）氣：0次
一、碳纖維的規格分類

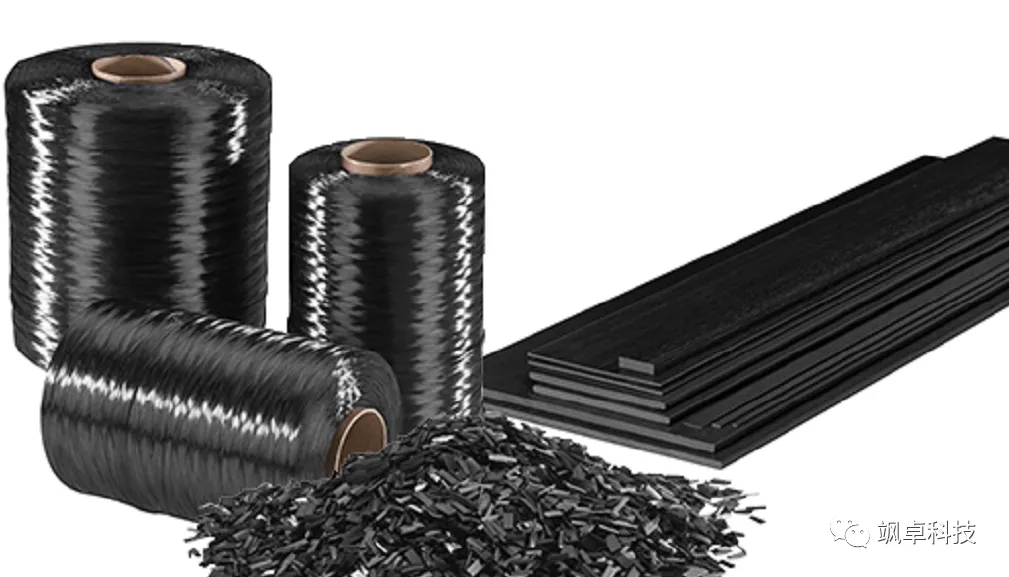

單一的碳纖維非常細，隻有頭發絲的五十分之一左右。無數的碳纖維集合在一起，可以製作成碳纖維布、碳纖（xiān）維管、碳纖維（wéi）加工件等，它們在眾（zhòng）多領域都有廣泛的（de）應用。
碳纖維的規格（gé）常見的有K、T、M三種，它們都代表什麽意思呢？下麵小編給大家解釋一下。
1.K-絲束大小
K指的是一束（shù）碳纖維（wéi）中有多少根碳纖維單絲。1K指的是一束碳纖維中有1000根單（dān）絲，3K指的是一（yī）束（shù）碳纖維中有3000根單絲，所以這個K，可以把它看成千這個單位。常用的有1K、3K、6K、12K。一般而（ér）言，1K、3K、6K、12K和24K的被（bèi）稱為小絲束；48K、60K、80K、120K及以上的則稱為大絲束。
從強度上來看，K數越小，強度越低（dī），但是售價上，K數小的反而貴，成反比例（lì）。由於具有輕量化和高強度等特點，小絲束碳纖（xiān）維通常（cháng）用於（yú）航空航（háng）天工業，比如直升機旋翼葉片、機翼組件、螺旋槳、座椅和（hé）儀表外殼等。3K和12k是最受歡迎的材料，廣（guǎng）泛應用於工業領（lǐng）域、建築、娛樂和體育用品。
2.T-強度
T這個型號表示的（de）是碳纖維的強度。T值越大，強（qiáng）度越高，T300的強度最低，而（ér）T1000的強度是最高的。這是碳（tàn）纖維行業的領頭（tóu）羊日本東（dōng）麗公司所使用的碳纖維型號。常見的有T300、T600、T700、T800和T1000。T600以上，比較高級的隻生產12K以上的碳纖維，隻有T300等級的才有1K，3K的碳纖維。
3.M-模量
M代表的是模量。也是日本東麗公司所使用的碳纖維型號，東麗（lì）公司將其碳纖維產品分為標準模量級（230 GPa）、中模量級（294 GPa）和高模量級（＞350 GPa），包括M35J、M50J、M60J，其（qí）中，M60J的模（mó）量是最（zuì）大的。目前在國內民用領域絕色大（dà）部分為T係（xì）列，而M係列僅用於宇航方麵（miàn）。
二、碳纖（xiān）維的種類
按照前驅體纖維類型，碳（tàn）纖維可以分為：聚丙烯腈（PAN）基碳纖維；瀝青基碳纖維；粘膠基（jī）碳（tàn）纖維；其他類型碳纖維（如木質素基（jī）碳（tàn）纖維、聚丙烯基碳纖維等）。
按照纖（xiān）維力學性能（拉伸（shēn）模量），碳纖維可以分為：超高模量碳纖維（Ultra-high-modulus，UHM，模量＞500GPa）；高模量碳纖維（high-modulus，HM，模（mó）量350-500GPa）；中（zhōng）等模量碳纖維（Intermediate-modulus，IM，模量250-300GPa）；標準模量碳 纖維（Standard-modulus,模量230-250GPa）；低（dī）模（mó）量（liàng）碳纖維（Low modulus，LM，模量<100Gpa，抗拉強度>3.0Gpa）。
根據最終熱處理溫度，碳纖維分為：I型，高熱處理碳纖維（wéi）（high-heat-treatment，HTT），最（zuì）終熱處（chù）理（lǐ）溫（wēn）度在2000°C以上（shàng），可與高模（mó）量型碳纖維相關聯；II 型，中間熱處理碳纖維 (intermediate-heat-treatment，IHT)，最終熱處理（lǐ）溫度在 1500°C 左右或以上，可以與高強度型碳纖維（wéi）相關（guān）聯（lián）；III 型，低熱處理碳纖維，最終熱處（chù）理溫度（dù）不超過 1000°C。這些是低模（mó）量和低（dī）強度碳纖維材料。
三、主（zhǔ）流碳（tàn）纖維（wéi）的製備技術（shù）
市（shì）場上90%以上碳纖維以PAN基（jī）碳纖維為主。PAN基碳（tàn）纖維的生產工藝主（zhǔ）要包括原絲生產和原絲碳化兩個過程:首先通過丙（bǐng）烯腈聚合和紡紗等一係列工藝加工（gōng）成被稱為“母體“的聚丙烯腈纖維或原絲， 將這些原（yuán）絲放入氧化爐中在200到300℃進行氧化，還要（yào）在碳化爐中，在溫度為1000到2000℃下進（jìn）行碳化等工序製成碳纖維。

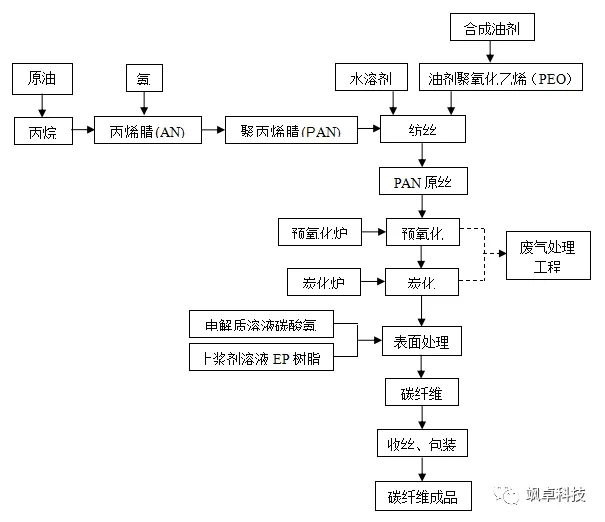

碳纖維生產工藝流程

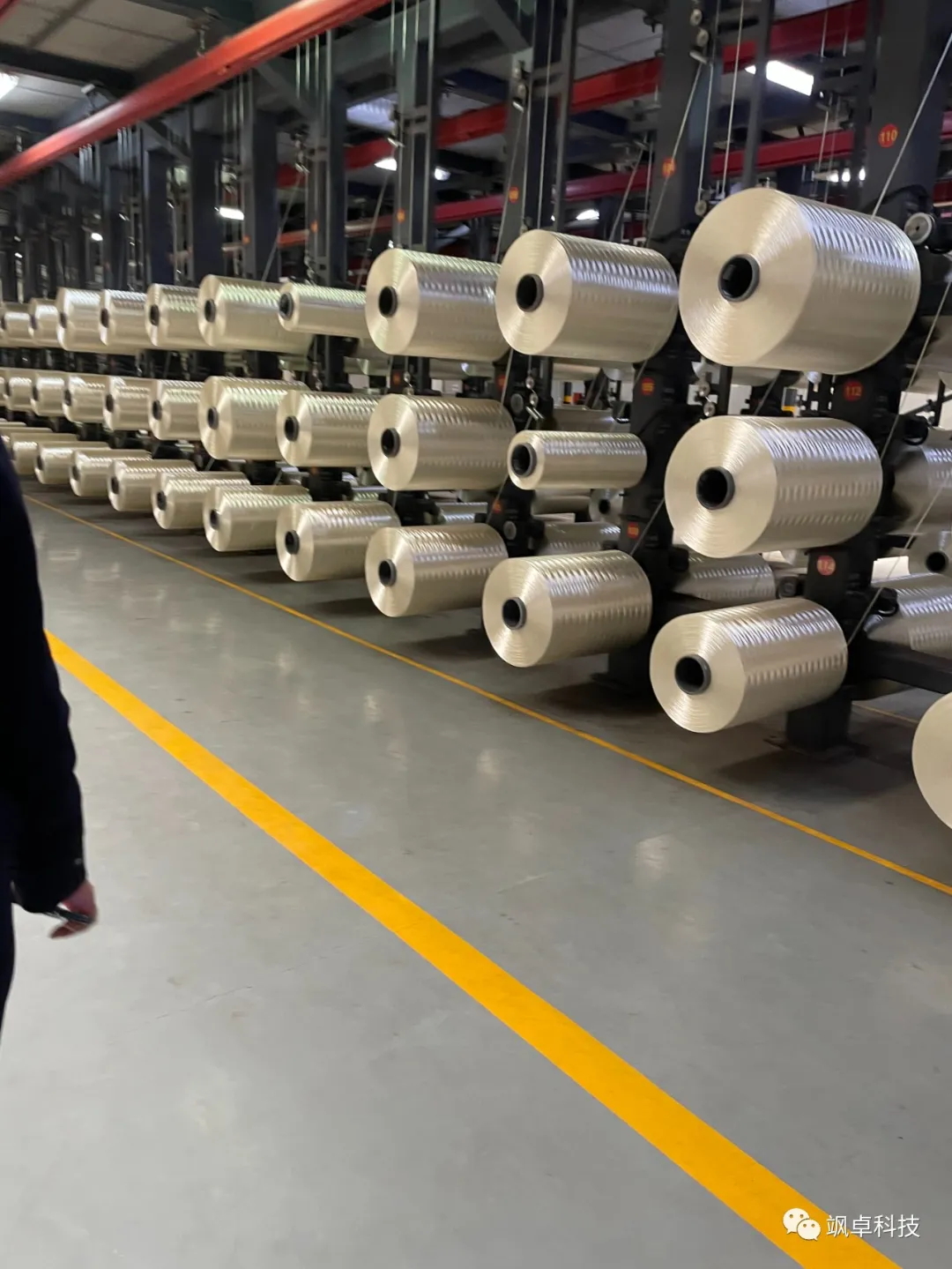

碳纖維生產（chǎn）車間

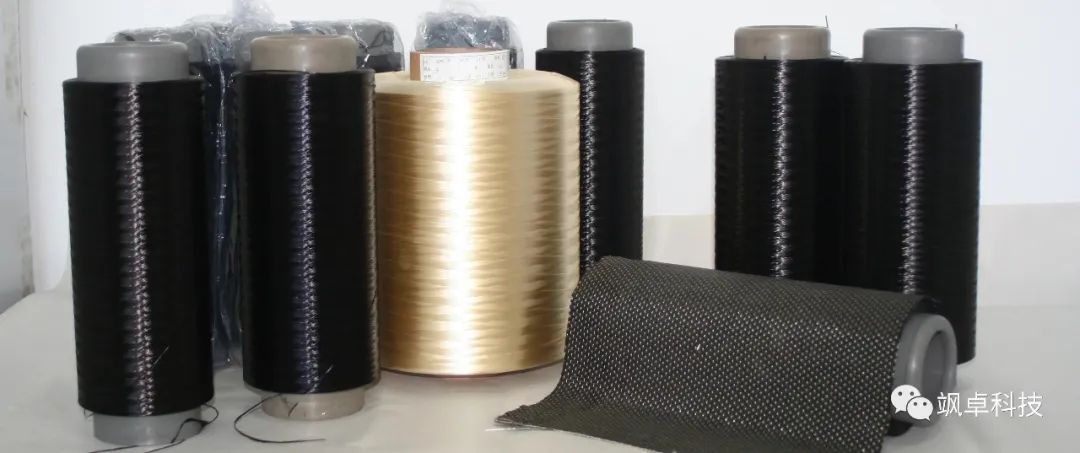

碳纖維前驅體PAN原絲
